Chasis de cabecera

3 chasis

El chasis define la capacidad de la cabecera. Cada uno admite seis módulos de procesamiento hot-swap, combinables según lo que necesite la red.

4 módulos

Entrada de contenido a la cabecera. Se combinan libremente entre sí dentro del mismo chasis, para crecer de a un módulo por vez.

6 módulos

La etapa que adapta el contenido procesado al medio de distribución: RF sobre coaxial, IP o ASI.

3 módulos

Protección de errores, guía de programación y plataforma abierta para aplicaciones propias dentro del mismo chasis.

El chasis 4H está pensado para redes de hospitalidad. Si el despliegue es en un hotel, vea la instalación completa en TV para hoteles.

Armamos la combinación de chasis y módulos según las fuentes de entrada, la cantidad de servicios y el medio de distribución de su red.

Montaje	Rack 19", 1RU, con rieles de instalación
Dimensiones	1U x 19" x 20" (500 mm)
Slots de módulos	6 módulos de procesamiento hot-swap
Alimentación	100…240 V AC 50/60 Hz, -48 VDC
Consumo máximo	225 W (chasis completo); módulos PSU hasta 300 W

Throughput	44 Gbps

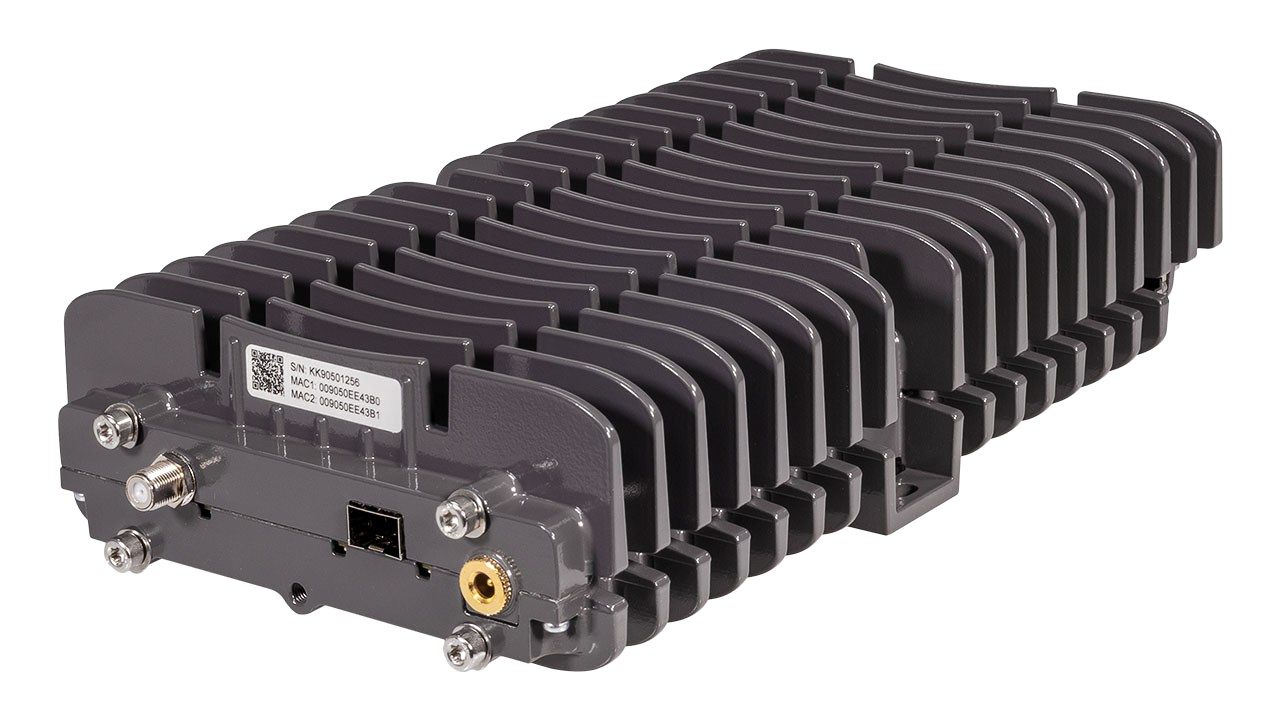

Densidad QAM	192 QAM en 1U
Salidas	QAM, IP y Remote PHY en paralelo
Procesamiento	Scrambling y multiplexado a wire-speed; Video Core opcional
Sistemas CA	Más de 30 soportados

Canales QAM	32 canales independientes
Entrada IP	10G vía SFP+
Capacidad multicast IP	Hasta 1.000 entradas
Refrigeración	Pasiva, sin ventiladores (operación silenciosa)
Gestión	CLI, SNMP, web UI, API REST

Entrada RF	DVB-S/S2, impedancia 75 Ω, 950…2150 MHz, rango AFC 8 MHz
Constelación	QPSK, 8PSK, 16APSK
FEC	Todas las relaciones según ETS302307
Nivel de señal	-70…-25 dBm
Symbol rate	1,5…47 MS/s

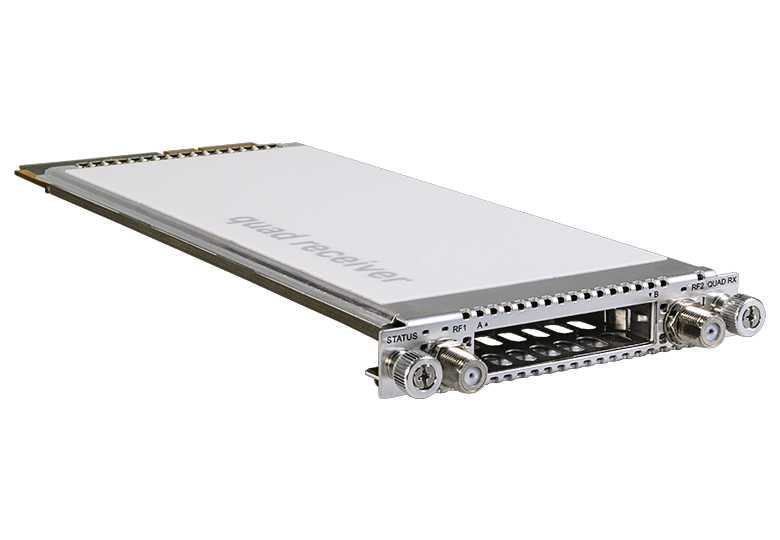

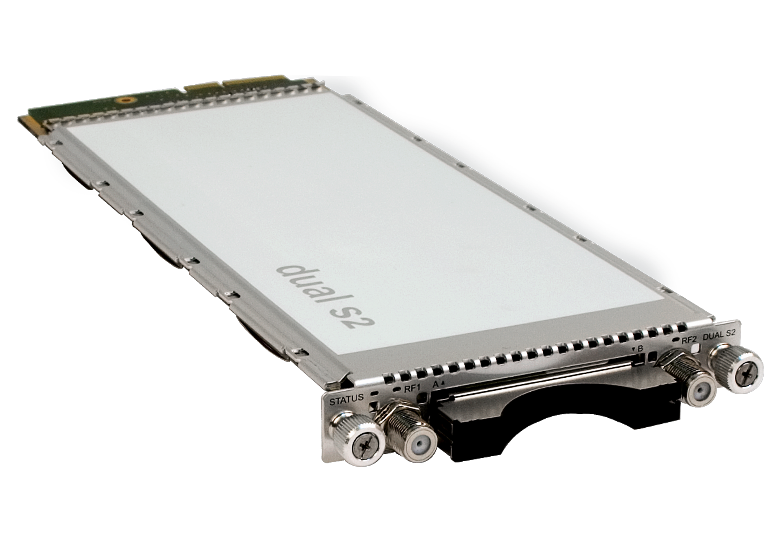

Entrada RF satelital	75 Ω, 950…2150 MHz, AFC 8 MHz; QPSK, 8PSK, 16APSK, 32APSK
Nivel / symbol rate satelital	-70…-25 dBm; 1,5…67,5 MS/s; hasta 145 Mb/s por entrada
Alimentación LNB	Off/13/18 V, máx. 500 mA por conector
Normas satelitales	EN300421, EN302307-1, EN302307-2
Entrada RF terrestre	75 Ω, 47…862 MHz, -90…-20 dBm; ancho de canal 6, 7, 8 MHz

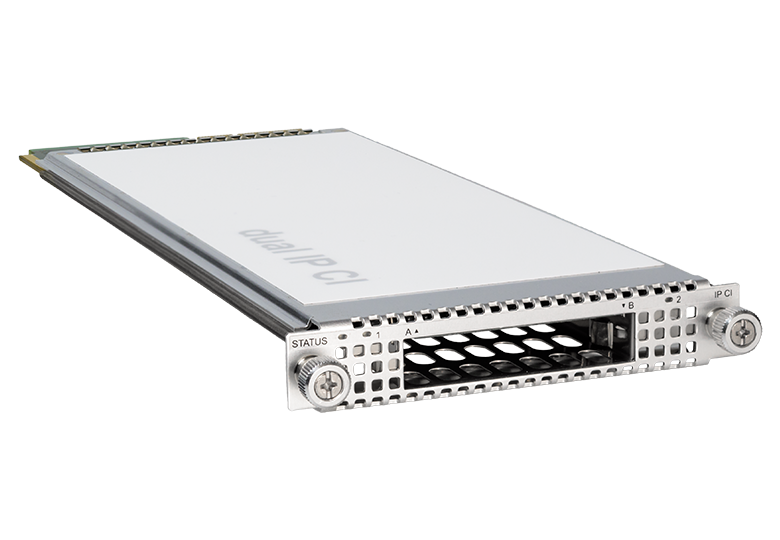

Entrada IP	UDP/IP, 1…7 paquetes TS por frame; unicast o multicast
Streams de entrada	2 por módulo; máx. 192 Mb/s por entrada
DVB-CI	PCMCIA doble slot; norma DVB_CI EN50221; CA module PC-Card tipo II (hot plug)
Interfaces de stream	4 slots SFP+/SFP de 10 Gbps
Servicios a scramblear	Máx. 120 por módulo (módulo de entradas duales)

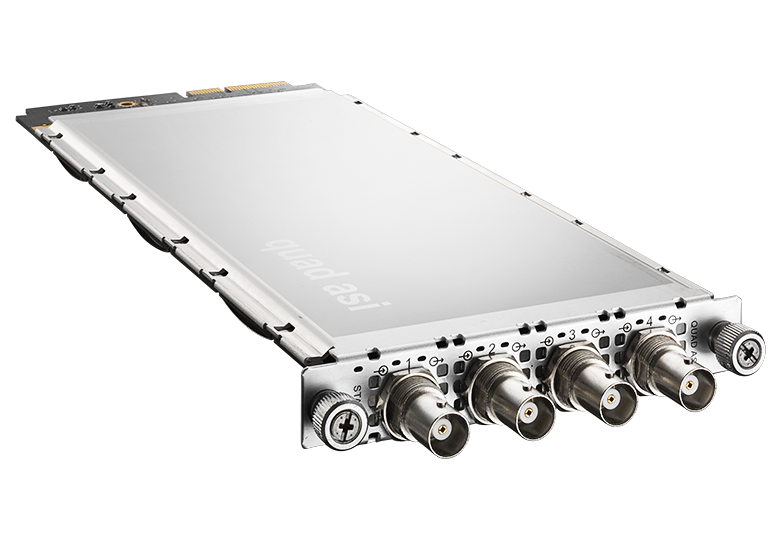

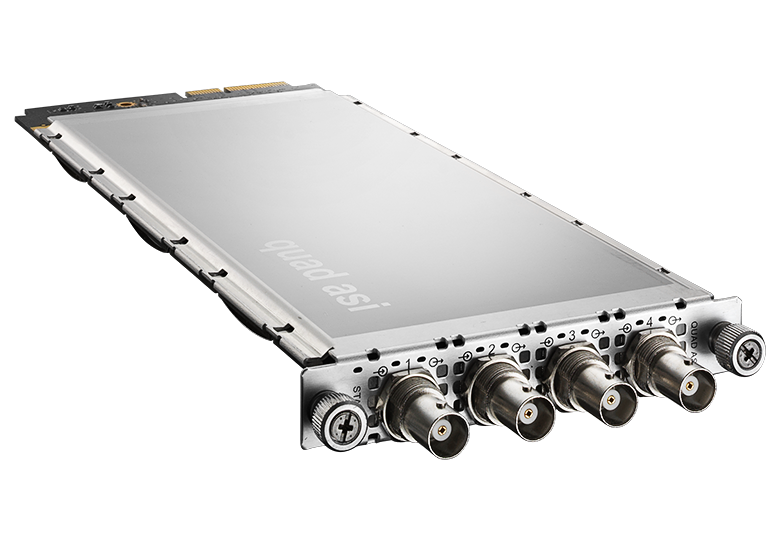

Interfaz DVB-ASI	Impedancia 75 Ω; conector BNC 75 Ω; norma EN50083-9
Velocidad por interfaz	216 Mb/s de payload; total 4 x 216 Mb/s
Servicios a scramblear	Máx. 120 por módulo
Capacidad de streaming	Máx. 120 streamers; 394 Mb/s (DVB) / 490 Mb/s (AES)
Streaming	SPTS y MPTS (CBR o VBR), passthrough MPTS, UDP/IP o RTP/UDP/IP

Entradas IP	UDP/IP, 1…7 paquetes TS por frame; máx. 1.000 streams de entrada
Multiplexores	32; máx. 120 servicios por multiplexor; 32 componentes por servicio

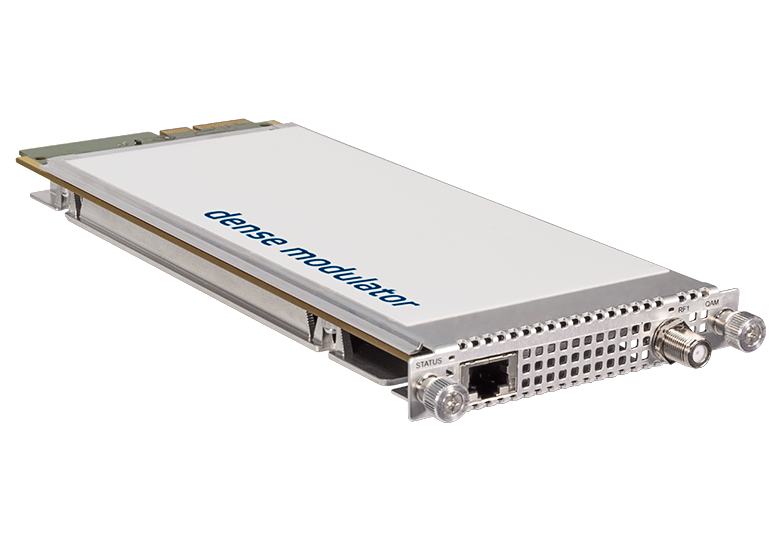

Norma QAM	ITU-T J.83 Anexo A, B, C; constelaciones 64/128/256
Symbol rate	4…7,4 MS/s
Frecuencia de salida	50…900 MHz o 100…1.000 MHz; paso de 50 kHz

Entradas IP	UDP/IP, 1…7 paquetes TS por frame; máx. 1.000 streams por módulo
Dejittering	Procesamiento y buffering de PCR
Multiplexores	32; máx. 120 servicios de entrada por multiplexor; 32 componentes por servicio
Servicios codificados	Máx. 480 por módulo
Formatos de video	SD, HD y UHD en MPEG-2, MPEG-4 AVC y HEVC

Normas	ETSI EN 300 744 (DVB-T), ETSI EN 302 755 (DVB-T2), Docsis CM-SP-DRFI
Modos de transmisión	2k, 8k (DVB-T); 16k (DVB-T2)
Intervalo de guarda	1/32 (DVB-T); 1/128 (DVB-T2)
Constelaciones	QAM16, QAM64 (DVB-T); QAM64, QAM256 (DVB-T2)
FEC	1/2, 2/3, 3/4, 5/6, 7/8 (DVB-T); 3/4, 4/5, 5/6 (DVB-T2)

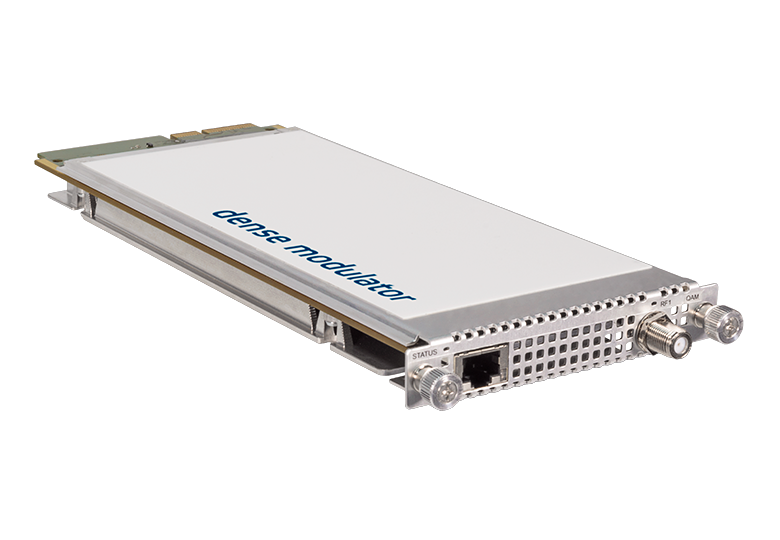

Normas	ABNT NBR 15601, DOCSIS CM-SP-DRFI
Modo de transmisión	Modo 1 (2k); 13 segmentos; intervalo de guarda 1/32
Constelaciones	QAM16, QAM64
FEC	1/2, 2/3, 3/4, 5/6, 7/8
Ancho de canal	6, 7, 8 MHz; impedancia 75 Ω

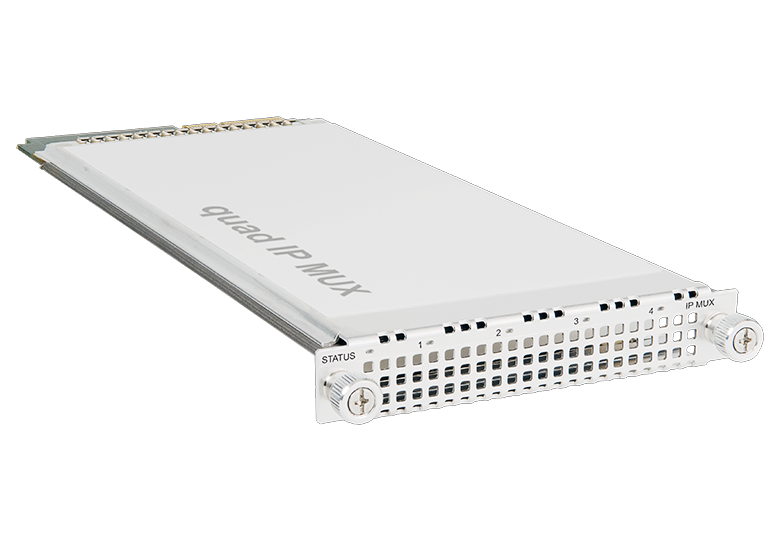

Entradas IP	UDP/IP y RTP/UDP/IP; 1…7 paquetes TS por frame; máx. 120 streams por módulo
Multiplexores	1…60 por módulo
Servicios	Máx. 120 por multiplexor y 120 por módulo
Componentes	Máx. 1.000 por multiplexor y 1.000 por módulo
Servicios codificados	Hasta 120 por módulo

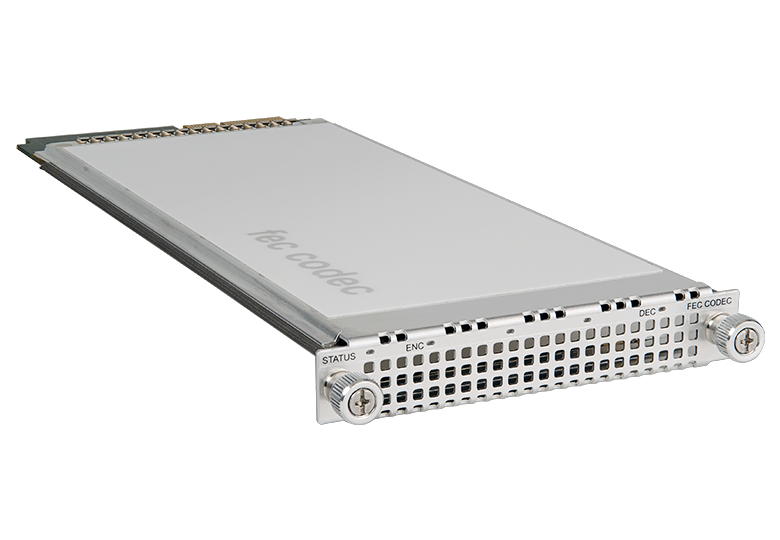

Entradas del encoder	UDP/IP o RTP/IP; interfaces GE1, GE2 o interna
Normas FEC	ProMPEG CoP#3, SMPTE 2022-1-2007
Matriz L	1…20 (modo 1D); 4…20 (modo 2D)
Matriz D / L×D	4…20; L×D ≤ 400
Streams de salida codificados	Máx. 120 por módulo; capacidad 500 Mb/s

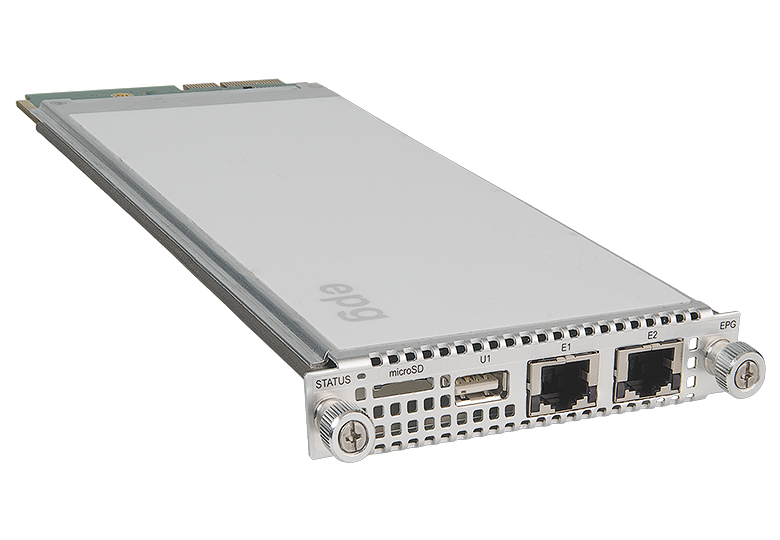

Interfaces externas	1000Base-T, 2 unidades (Broadcast Manager, fuente EPG web)
Interfaz interna	1 unidad, tablas EIT sobre stream DVB
Entrada	Streams SDT y EIT; máx. 50 Mbit/s; hasta 500 servicios
Salida	2 redes DVB soportadas; máx. 50 Mbit/s; hasta 50 múltiplex y 500 servicios

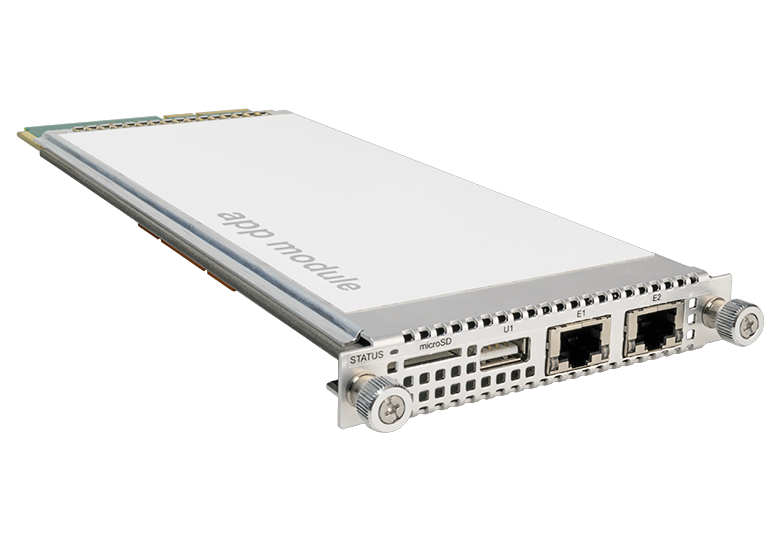

CPU	Módulo Qseven, ARM9 quad core
